Nopeustestin testaaja

Kehittäessäni nopeustestin uutta versiota halusin sen jäljittelevän tarkemmin alkuperäistä nopeustestiä. Pelin nopeutuminen vaihtelee alkuperäisissäkin peleissä versiosta riippuen. Tersa kuvasi pyynnöstäni videon rajoittamattomasta nopeustestistä. Alunperin tarkoitukseni oli vain 'kuunnella' tästä äänet tarkemmin, mutta videosta sai myös pelin nopeutumisen seurattua yli 400 asti.

Peliä testatessa mieleen juolahti että testaamisenkin voisi automatisoida, ja samalla saisi nopeutumisen mitattua. Niinpä tein testilaitteen joka kytketään nopeustestin valoihin ja kytkimiin hauenleuoilla. Kun pelin käynnistää, niin testilaite 'pelaa' sitä ja tulostaa sarjaportin kautta pisteet, napin värin ja viiveen edelliseen nappiin. Tiedot voi tuoda taulukkolaskentaohjelmaan analysoitavaksi.

Testilaite käyttää samaa piirilevyä kuin varsinainen nopeustestikin. Lamput ja kytkimet johdotetaan ristiin, eli testerin lamppulähdöt kytketään nopeuspelin kytkimiin, ja nopeuspelin lamppulinjat testerin kytkinottoihin. Koska nopeustestin lamppulinjoista tulee +12V jännite sitä täytyy rajoittaa. Tässä voi käyttää esim. 10k+10k vastusjakoa ja 4v7 zeneriä.

Kytkennässä siis oletetaan että alkuperäisissä nopeustesteissä nappien luku ja lamppujen ohjaus on tehty samoin kuin omassa nopeustestissäni, eli kytkinten yhteinen linja on maa ja lamppujen +12V. Jos sinulla on tietoa miten alkuperäinen nopeustesti on kytketty, kerro ihmeessä minulle. Älä mene suin päin kytkemään alkuperäiseen peliin mitään ennen kuin olet varmistunut em. asiasta. Väärällä kytkennällä on suuri vaara että rikot alkuperäisen nopeustestin!

Sarjaportin TX on pinnissä B6 ja RX pinnissä B7. Nämä on saatavilla ohjelmointiliittimen pinneistä PGC ja PGD. RX linjaa ei tällä hetkellä käytetä mihinkään. Näihin voi kytkeä USB-UART TTL kaapelin. Testeristä tulevaa dataa voi seurata esim. TeraTerm -ohjelmalla. Sarjaportin asetukset ovat 115200 baud, 8N1. Nopeustestin testaajan firmware ladattavissa alta.

nopeustestin_testaaja_v02.zip  18.5.2020 lähdekoodi ja CCS 5.092 kääntäjällä käännetty .HEX

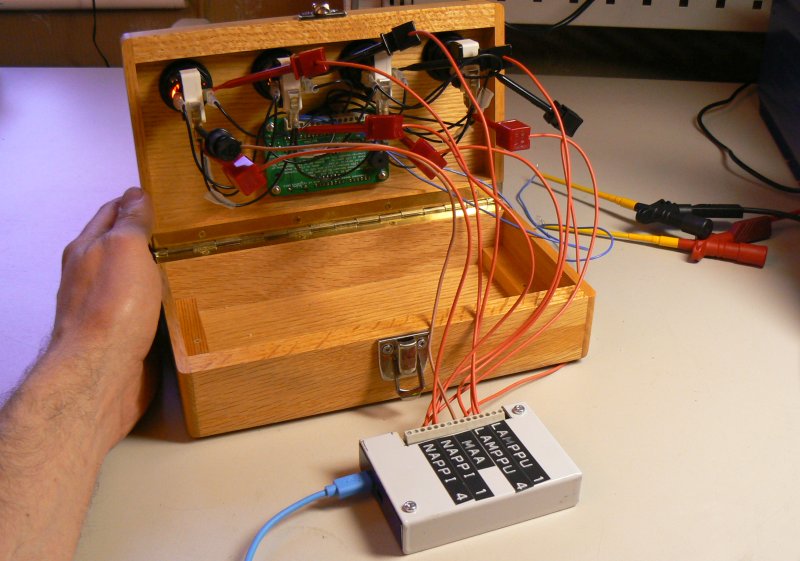

Firmware on varsin yksinkertainen. Kun valo syttyy, sitä vastaavaa nappia ei paineta heti, vaan testeri painaa edellistä nappia. Se tulee siis aina yhden painalluksen jäljessä. Se olisi myös varsin helppo kääntää vaikka Arduinolle, jolloin ei tarvittaisi mitään muuta elektroniikkaa kuin lamppulinjojen jänniterajoitus. Kuvassa alla omatekoisen nopeustestini kehitysversio ja testeri kytkettynä siihen. Testeri etualalla kotelossa jossa on myös USB-TTL sarjaporttisovitin. Testeri ottaa sähköt USB:n kautta.

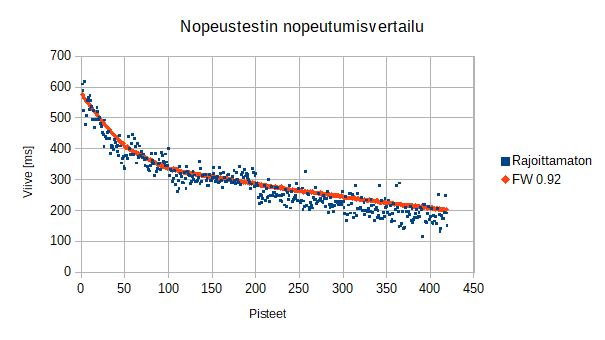

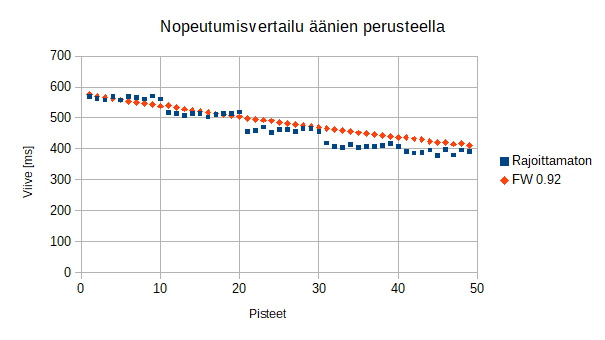

Kuvaajassa alla on verrattu oman nopeustestini firmisversio 0.92 nopeutta alkuperäiseen rajoittamattomaan testiin. Alkuperäisen nopeustestin tuloksissa on iso hajonta koska se on määritetty Youtube videon ääniraidasta, napin painamisen äänistä jotka näkyivät hyvin oskillogrammissa. Hajonnasta huolimatta alkuperäisen nopeustestin mittauspisteistä on nähtävissä mielenkiintoinen huomio. Viive ei lyhene jatkuvasti vaan hyppäyksittäin. Silmämääräisesti arvioiden hyppäyksiä on 40, 70, 100 ja 200 pisteen kohdalla. Erityisesti välillä 100 ... 200 pistettä pelin nopeus pysyy selvästi pitkään samana.
